木材加工、烟草、化工、纺织、食品、饲料、冶金、皮革、橡胶加工等企业都是防火重点行业，在物料的输送过程中很容易引发火灾。火花探测与熄除装置可最大限度避免火灾、粉尘爆炸造成的损失和停产。

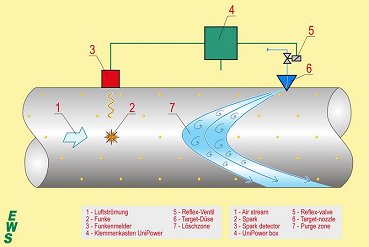

EWS公司的火花探测与熄除装置采用先进的，超级敏感的红外线火花探测技术，能准确的探测到生产过程中出现的火花。事实上，红外线脉冲信号的穿透能力很强，即使火花探测器的镜头很脏，我们的设备也能可靠地探测出来。火花被探测到后，熄除系统在瞬时内将火花用密集水雾幕熄灭，并利用报警装置通知操作人员。还能安装在高转速设备（如研磨机的出料口）上，以保护机器设备。当有杂物进入机芯，或发生机械故障时，将产生剧烈的火花，系统将在火花数量大于预设值时，发出制动停车信号，以免在有杂物进入机器和发生机械故障是对机器造成严重损害。

我们向各行业提供的系统已达到数万套。火花探测与熄除装置不仅为人造板，木材加工和家具生产过程中气力输送、气力吸尘管道设备的安全运行而设计。而且已广泛运用于：烟草、化工、纺织、食品、饲料、冶金、皮革、橡胶加工企业等，进行生产所需的除尘、过滤、分离装置、料仓和干燥设备的安全保障。德国 EWS 火花探测与熄除装置的探测和熄除装置，都均匀地分布在管道的管壁上，不会阻碍物料的流动。部件都可以在管道外完成安装，这节省了安装的费用和时间，并方便了旧设备的改造，特别是新的系统极大的简化了安装过程。德国 EWS 火花探测与熄除装置的探测方式除火花探测外，还有烟雾、温度等特征探测手段。熄除装置除液体熄除外，还有爆炸闪点闸门装置、落料 翻板闸门装置和支路转撤装置。

火花探测系统ALF8000简介

火花探测系统自发明后至今经历了 40 年的历史，技术上基本上保留了原来的体系。德国 EWS 公司 在长期的实践中发现了很多现有系统需要改善的问题，成为研发新一代的高效火花探测系统的动力。 为研发新的系统，EWS 利用自己丰富的经验和有数十年专业经验人员的技术专长，对现有所有的系统进行分析，并对现有供货的系统进行了广泛的测试，开发出新一代火花探测与熄除装置 ALF 8000。

1、 现有系统安装成本高，新系统减少了 50%的电缆花费

德国原厂提供14m 连接中继盒和探头及中继盒到喷嘴的高质量电缆，客户仅需要采购原来一半的电缆连接控制柜和中继盒，故障可能性大大降低，反应速度快。同时,探头和喷嘴采用统一的快速安装适配器，简化安装，对于用户以后的维护也变得简单方便。

2、 操作方便

我们同现有的火花探测系统使用者进行了广泛的调查交流后，发现传统控制柜操作比较困难，并且需要对操作人员进行较多的培训才能使用。我们决定对每个通道设计简捷的操作模块，可单独操作，提高操作界面友好性，简单易学，操作简单快捷。

3、 高效节水降低对物料含水率的影响

现有使用者经常反应，熄除系统的多次喷水，可能过量，担心会对物料的含水率造成影响，且经常发生。最终研发出新的喷嘴（专利产品），在熄除的时候没有盲区，对着气流方向喷淋，提高了熄除效率。在相同熄除效率的情况下比传统喷嘴减少了 25-33%的水量，节水的同时，保证了对物料的含水率无影响，这对生产是极其重要的。

4、 智能稳定可靠

新的自检系统能对探测和熄除多有重要功能的缺陷进行自动检测，实时显示系统工作状态，确保系统稳可靠运行。

5、 中继盒采用插口式设计，安装方便、快捷系统备有紧急电源，外部断电情况下可保证系统持续工作。火花被超级敏感的红外线火花探测器探测到，熄除系统在短时内用密集水雾模式执行熄灭，火花熄除系统带有过滤装置，减缓灭火喷嘴的磨损。 熄除系统灭火时间可设定。

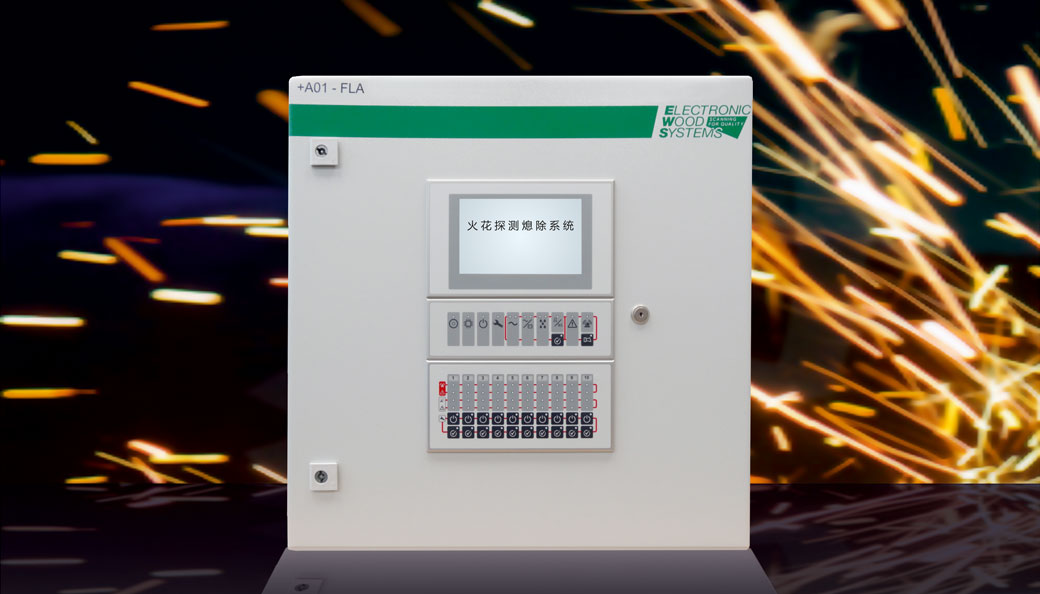

一、控制柜：

控制柜是火花探测与熄除装置的核心部分，接收、记录、分析、处理火花探测系统传输来的信号，确定火花的危险强度。控制柜能实现友好的操作模式，可有选择的对每个通道进行操作，自检 功能保证系统有高的可靠性。

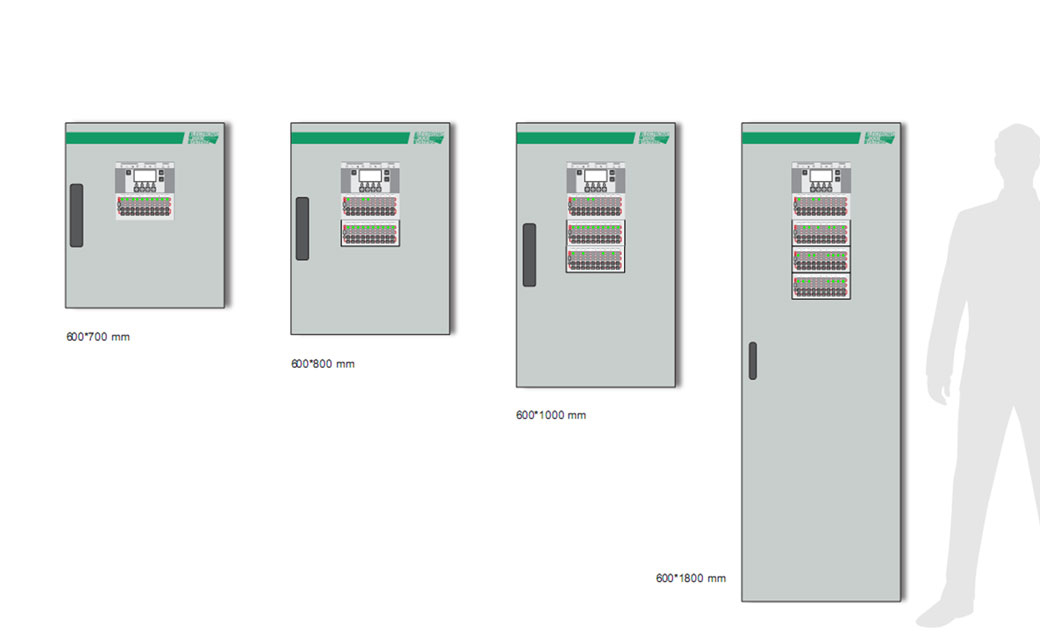

控制柜型号：

CC3, CC6, CC10, CC20, CC30, CC40

系统特点：

1、火花数量、火花极限、灭火时间等均可以程序设定；

2、系统备有紧急电源;

3、系统具有自动巡检功能;

4、单台控制系统可以实现多达 40 个区域的探测和熄除。

二、火花探测系统：

火花探测系统采用光电原理进行测量，探头内的高敏感红外器件探测火花发出的红外辐射，并将信号放大后传输给控制柜。另外，探头内有一个标准的LR实验二级管，进行自检。由于红外线具有很强穿透力，所以，我们的设备即使在探头很脏的情况下也可以准确地探测到火花。探头采用快速接头安装，安装非常方便。

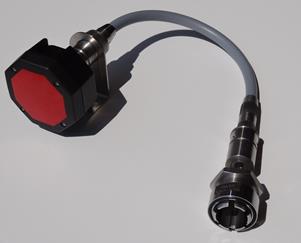

探头：

低温探头：主要用于砂光和粉尘管线、料仓等温度低的场合；

高温探头：主要用于干燥管道等温度高的场合；

探头具有很高的敏感性，并采用了特殊的设计，避免粉尘在探头表面沉积。

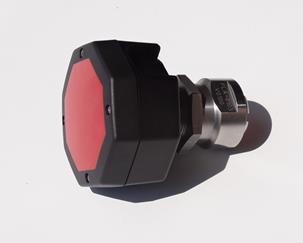

              火花探测器 DL 适合温度达 70°C                                                             火花探测器 DH 适合温度达 350°C

三、火花熄除系统

火花熄除系统主要包括电磁阀、球阀、过滤器、喷嘴和管子。过滤器滤除水中的杂质，确保

电磁阀的正常工作。喷嘴配有阀板结构，防止输送物料 、粉尘堵塞喷嘴 ，流量检测器保证火花探测系统正常工作，避免系统出现有报警，系统无水喷出或报警已结束，却仍有水喷出的情况出现。

                             喷嘴：打开/闭合                                                                                  对着气流方向高效的喷淋

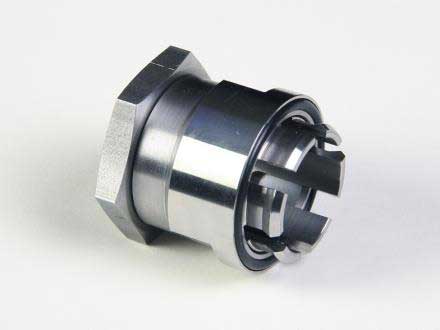

              用于火花探头和喷嘴的快装接头

四、增压系统

由于系统的火花熄除过程需要高压水，所以，当系统用水小于 7BAR 时，需要采用增压系统。 系统主要包括：立式多级离心泵、开关柜、蓄压罐、球阀、电磁阀、截止阀、过滤器、压力开关、 安全阀等。

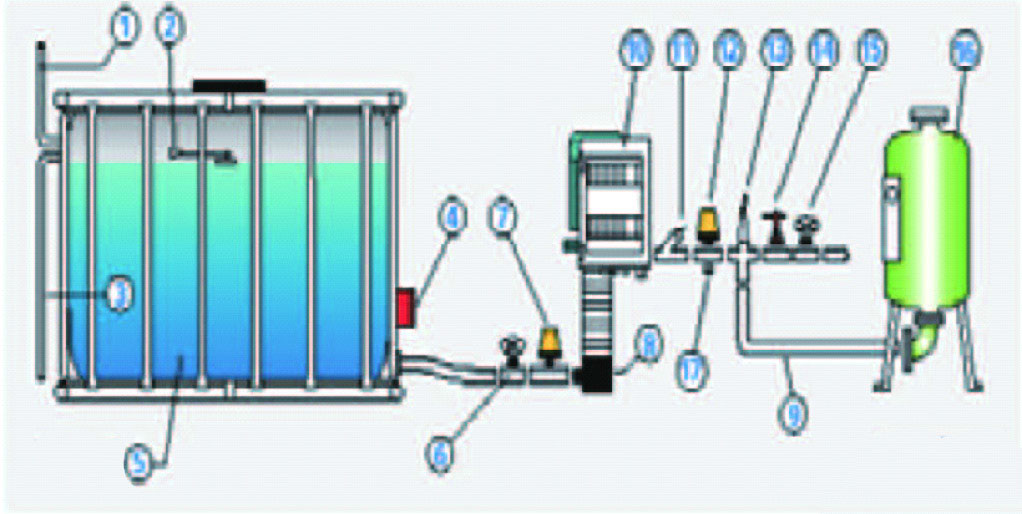

1.进水管 R=3/4＂；2.液位开关；3.溢流管；4.液位开关(设定最低防干转保护)；5.供水容器(600升或1000 升 ) ；6.球阀 ；7.压力阀(当没有供水容器时采用)；8.多级立式离心泵；9.高压软管；10.控制柜；11.逆止阀；12. 压力开光；13. 安全阀；14. 水流动检测器；15. 球阀；16. 蓄能器；17. 排污口
