张力的测量原理
2021-03-04
传感器测量轴上受到的多种力与检测所受额定张力值是息息相关的。这些力是所受实际张力,转盘系统的几何形状,安装位置和测量轮的自身的重量综合产生的...

1 、张力的测量

传感器测量轴上受到的多种力与检测所受额定张力值是息息相关的。这些力是所受实际张力,转盘系统的几何形状,安装位置和测量轮的自身的重量综合产生的。


1.1      使用的缩写

FEM      作用在传感器上的有效测量力

l           标注传感器的测量轴

FG        重力引起的导轮重量

FK        导轮重量的分力

FN       传感器的额定值

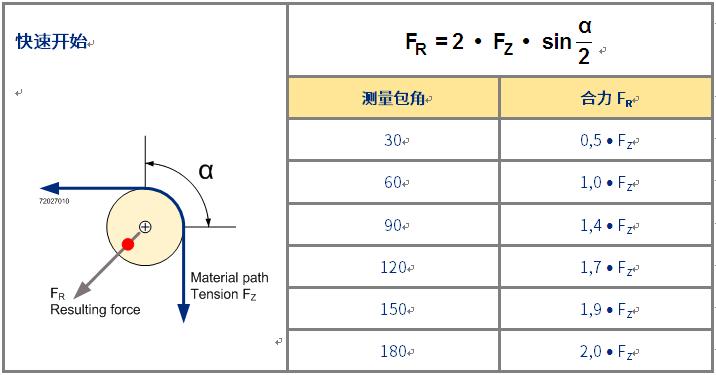

FR        所受张力和测量包角形成的合力

FZ        张力

α         测量包角

β         传感器测量轴和所受合力(FR)的夹角

µ         传感器测量轴和垂直方向的夹角


图1:
传感器轴承上的受力图
