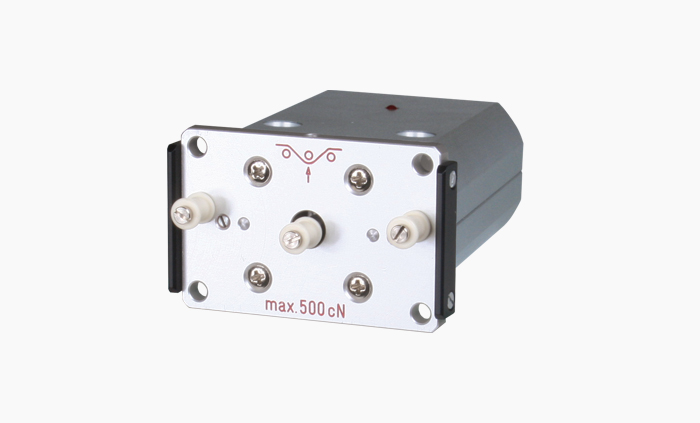

FSP-422
PRODUCTS
<
>
产品概述
Product overview

提供4种张力测量范围,从0-100 cN 到 0-1000cN

张力传感器配置非转动陶瓷柱,适用于纱线和纤维

线速度最高可达6000 m/min

多传感器网络连接的RS-422接口,可连接电脑通讯


性能特点

FSP-422集成微处理器控制的信号放大器和多点网络通讯的RS422接口

配置非转动、可更换陶瓷柱,最大线速度可达6000m/min

即时在现有设备上也易于安装

2种安装方式:固定外壳安装或支撑背板圆孔安装(安装孔:曲率半径R 19 mm,长54 mm)

用户可以轻松的通过零点和增益的调节对被测材料进行标定

测量原理:内置高质量的应变电桥

传感器带有机械过载保护


标准功能

指示灯显示工作状态

传感器带有铝制外壳

信号传输采用CAT 5电缆

外部电源:+15…24 V DC (稳压)

可以提供EN 10204 的2.1 校准证书

可选:根据EN 10204 的3.1 进行测试和标定,并提供报告


可选型号
型号张力范围 *cN测量头宽度**mm施密特标定材料**
FSP-50-4220 – 50 cN64 mmPA: 0.12 mm Ø
FSP-100-4220 – 100 cN64 mm
PA: 0.12 mm Ø
FSP-200-4220 – 200 cN64 mmPA: 0.12 mm Ø
FSP-500-4220 – 500 cN64 mmPA: 0.20 mm Ø
FSP-1000-4220 – 1000 cN64 mmPA: 0.30 mm Ø

其他张力范围和测量头宽度可根据客户需求定制

其他测量单位可选择g

*前面板两侧外缘

**适用于95%的应用,PA=聚酰胺单丝


输出信号

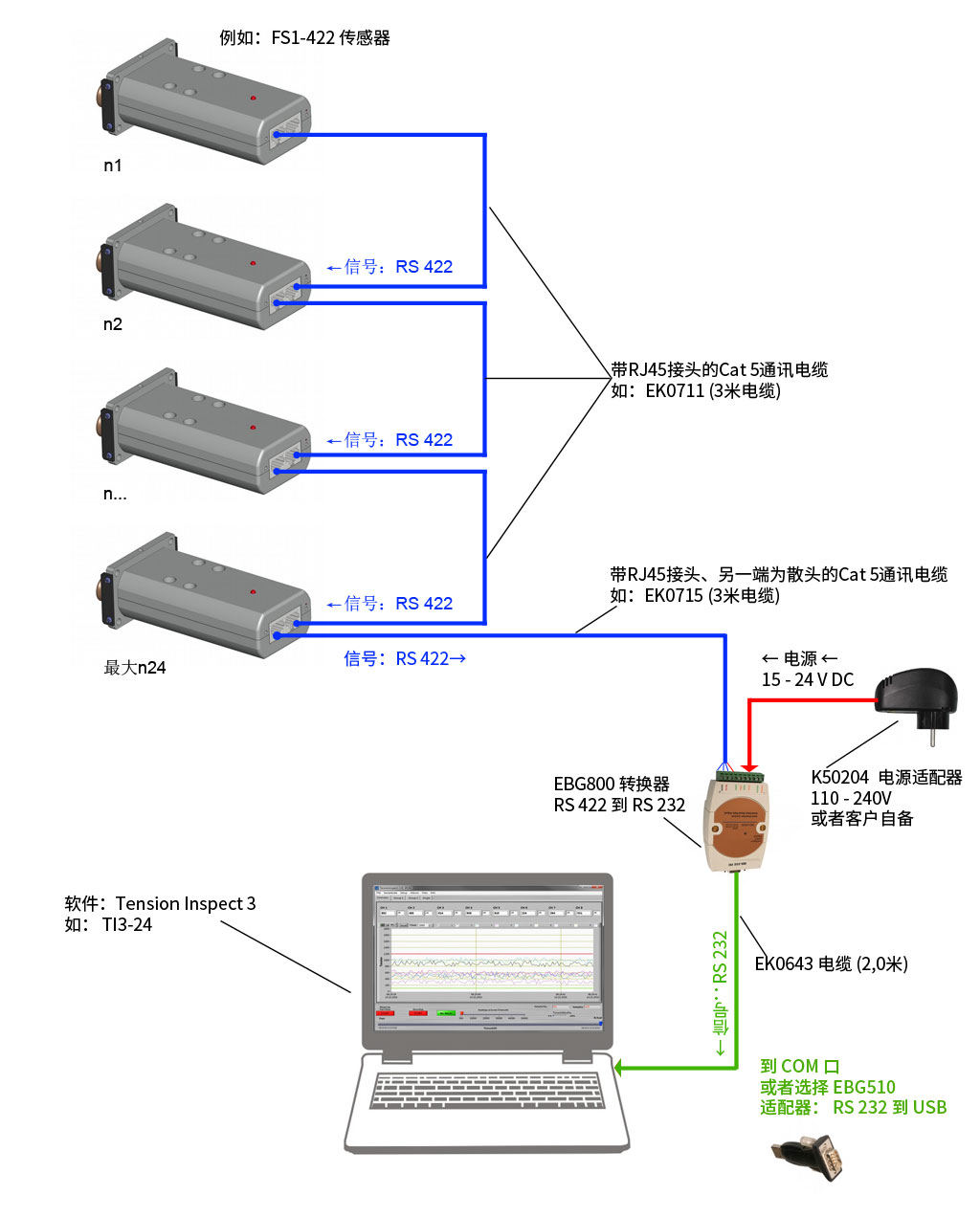

24个FS1-422 传感器到 PC机

输出:RS 422


WLAN

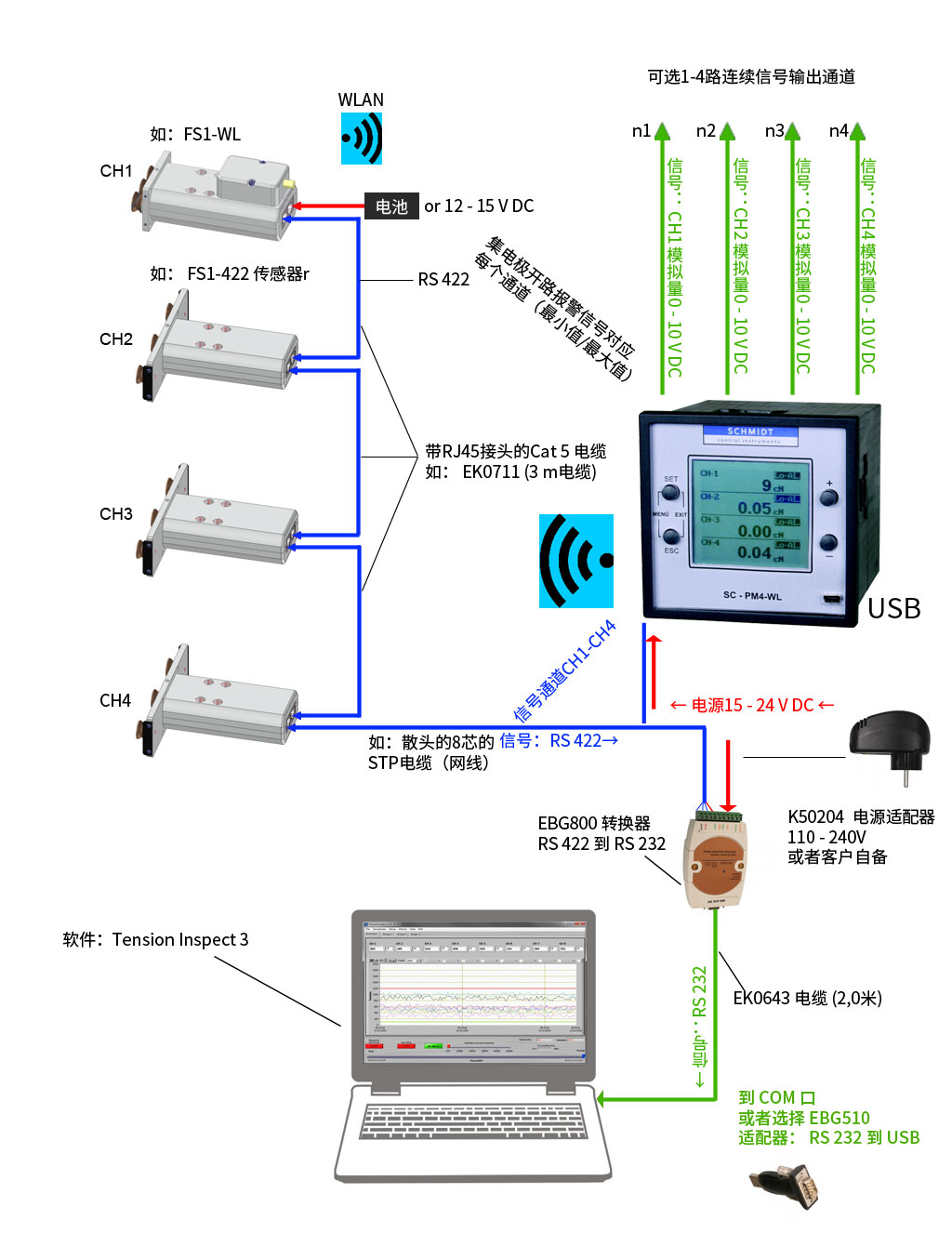

1个FS-WL + 最多3个FS-422 –传感器 到SC-PM4-WL 到 PC机

输出:RS 422,USB,模拟信号和报警

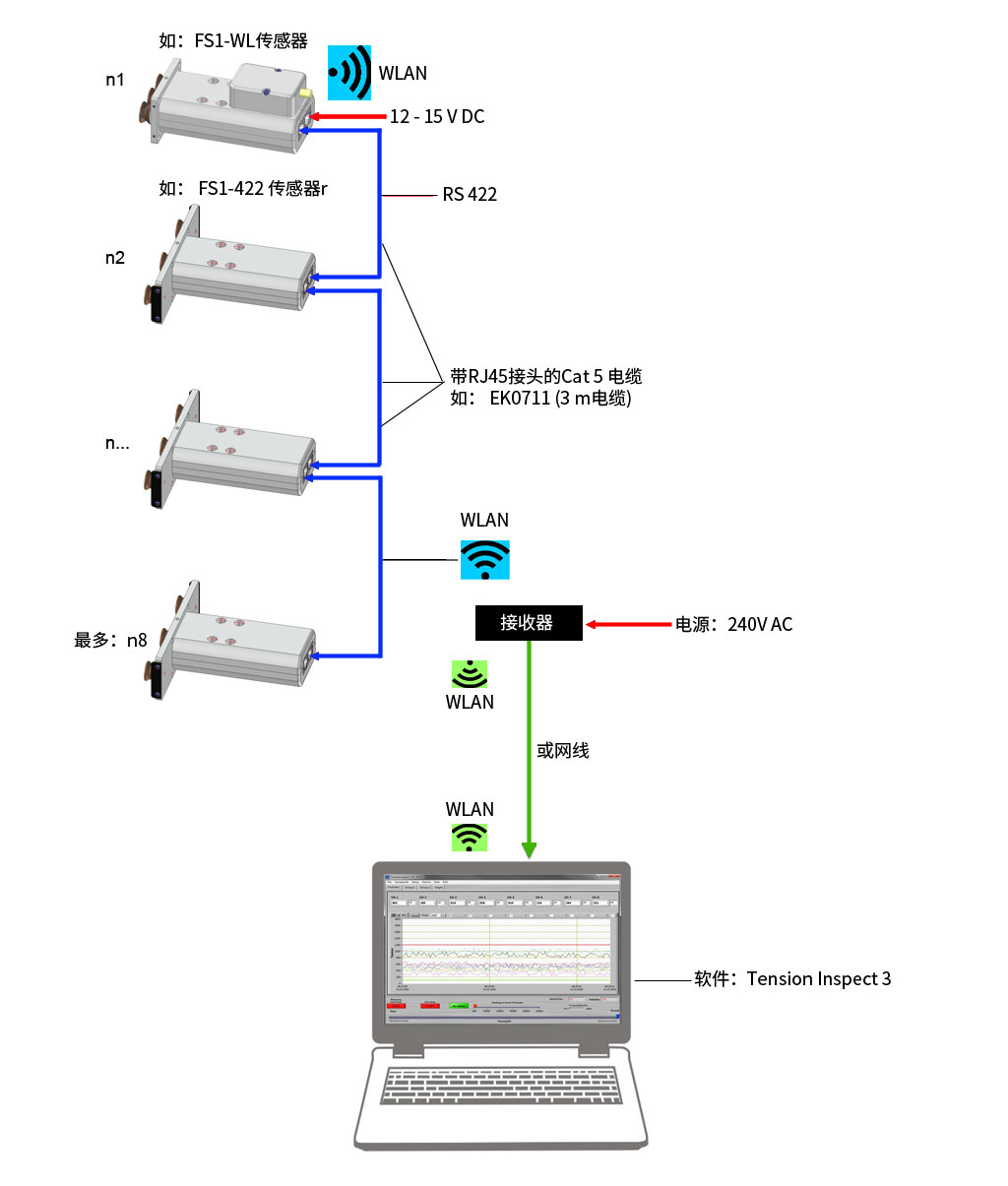

1个FS1-WL传感器和最多7个FS1-422到PC机
