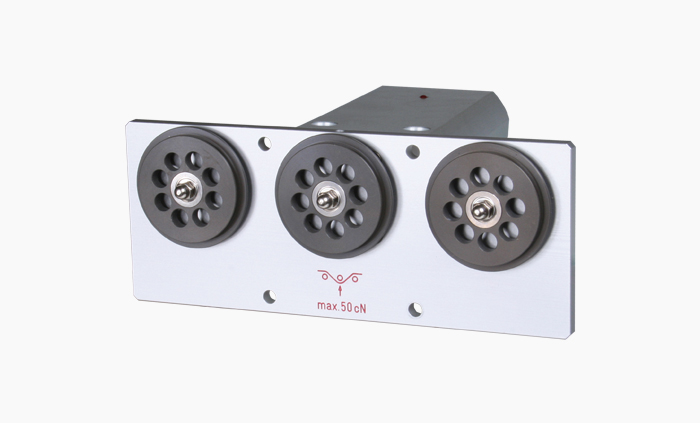

FSL-422
PRODUCTS
<
>
产品概述
Product overview

提供4种张力测量范围

从0-100cN到0-1000Cn

适用于测量光纤,碳纤维,工业纤维等敏感材料

配备大直径导轮用以减少对材料的损伤

多传感器网络连接的RS-422接口,可连接电脑通讯

性能特点

FSL-422集成微处理器控制的信号放大器和多点网络通讯的RS422接口

配备平滑运行的大直径V型槽导轮适合于敏感性材料,导轮直径29.5mm,滚珠轴承安装

易于在现有设备上安装

2种安装方式:固定外壳安装和支撑背板圆孔安装(安装孔:曲率半径R19mm,长54mm)

用户可以轻松的通过零点和增益的调节对被测材料进行标定

测量原理:内置高质量的应变电桥

传感器带有机械过载保护


标准功能

指示灯可以显示工作状态

传感器带有铝制外壳

信号传输采用CAT 5电缆

外部电源:+15…24 V DC (稳压)

可以提供EN 10204 的2.1 校准证书

可选:根据EN 10204 的3.1 进行测试和标定,并提供报告


可选型号
型号张力范围测量头宽度*施密特标定材料**
FSL-50-4220 – 50 cN150mmPA: 0.12 mm Ø
FSL-100-4220 – 100 cN150mmPA: 0.12 mm Ø
FSL-200-4220 – 200 cN150mmPA: 0.12 mm Ø
FSL-500-4220 – 500 cN150mm
PA: 0.20 mm Ø
FSL-1000-4220 – 1000 cN150mmPA: 0.30 mm Ø

其它张力范围可根据客户需求定制

其它测量单位可选择g或者kg

*前面板两侧外缘尺寸

**适用于95%的应用 PA=聚酰胺单丝

输出信号

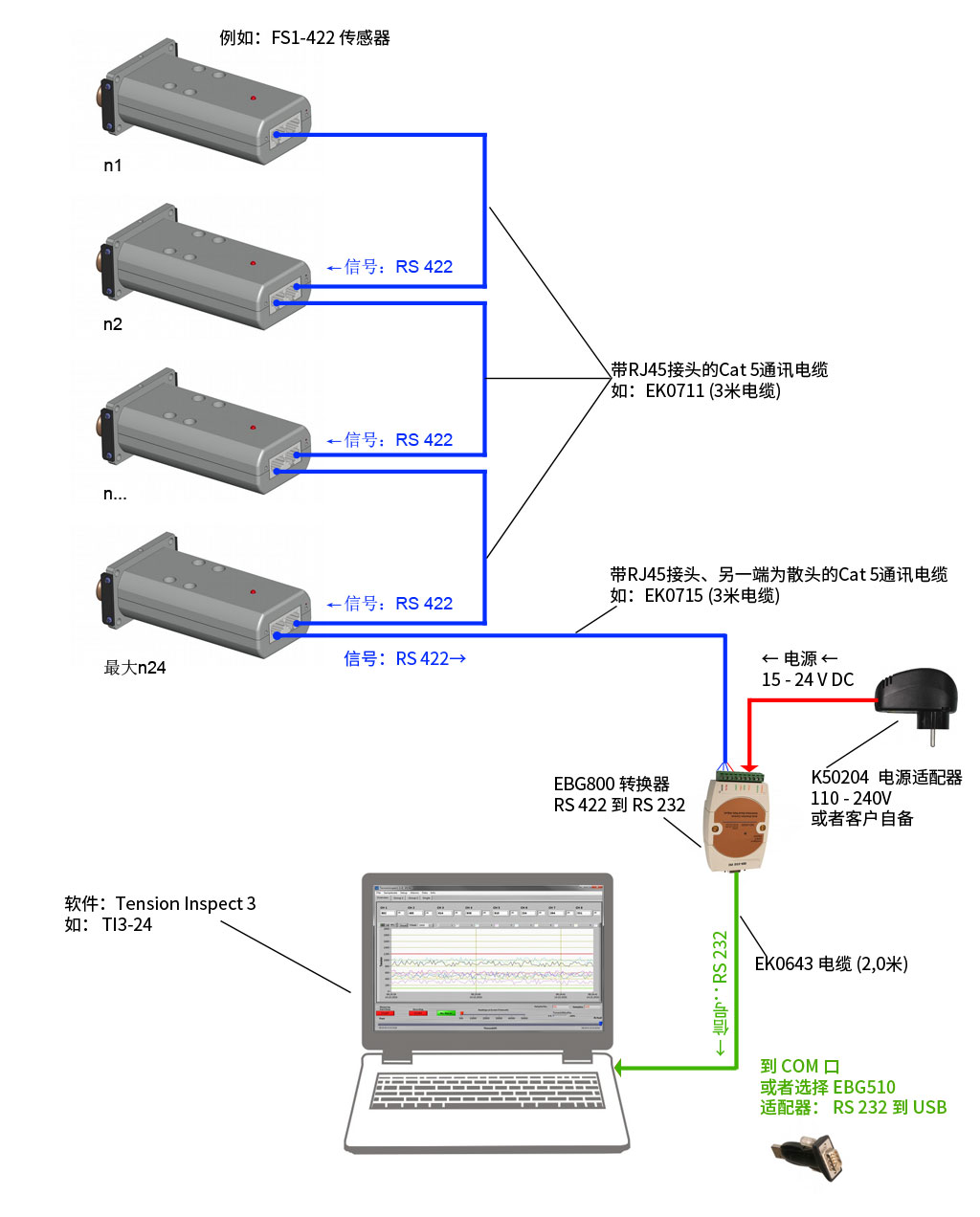

24个FS1-422 传感器到 PC机

输出:RS 422



WLAN

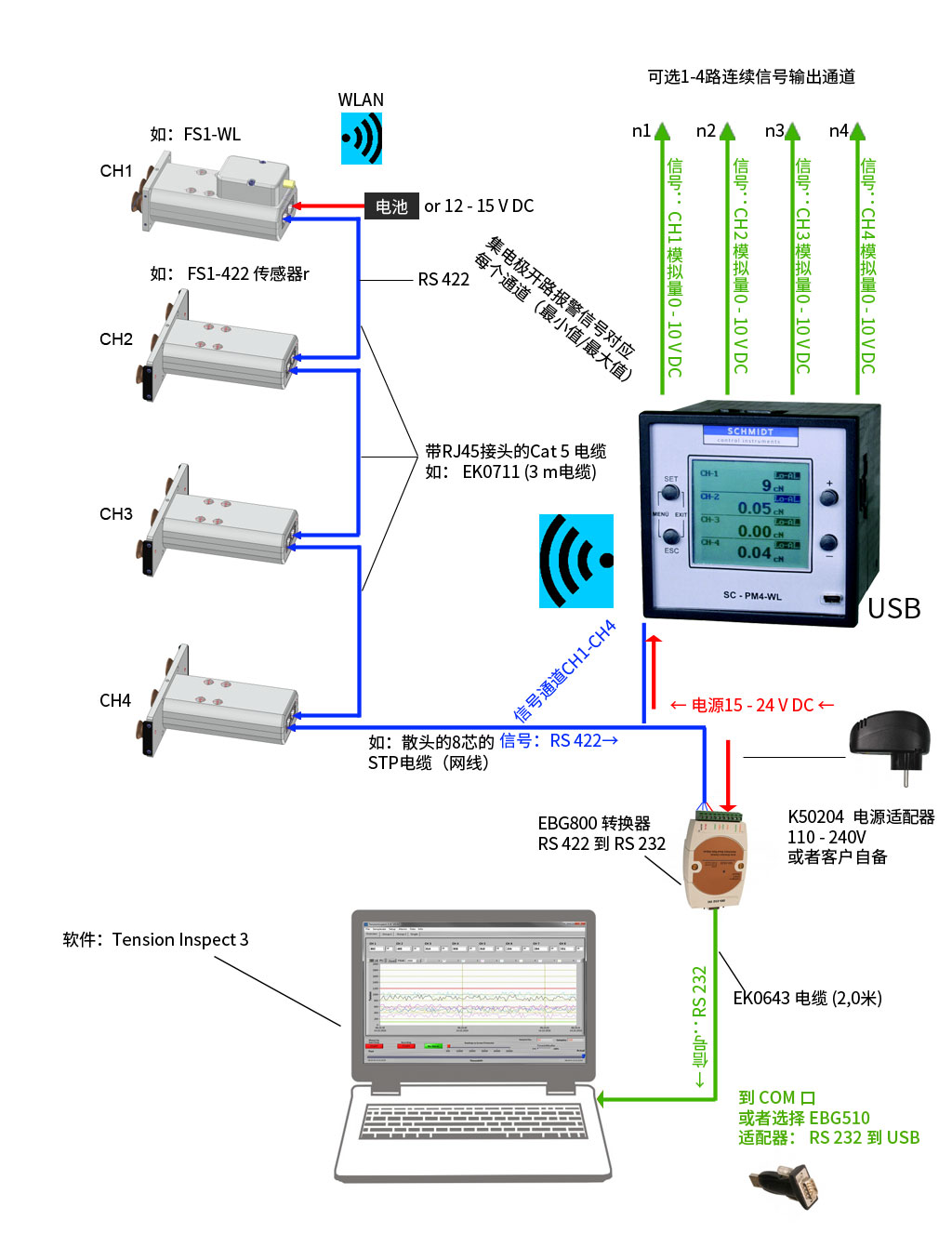

1个FS-WL + 最多3个FS-422 –传感器 到SC-PM4-WL 到 PC机

输出:RS 422,USB,模拟信号和报警

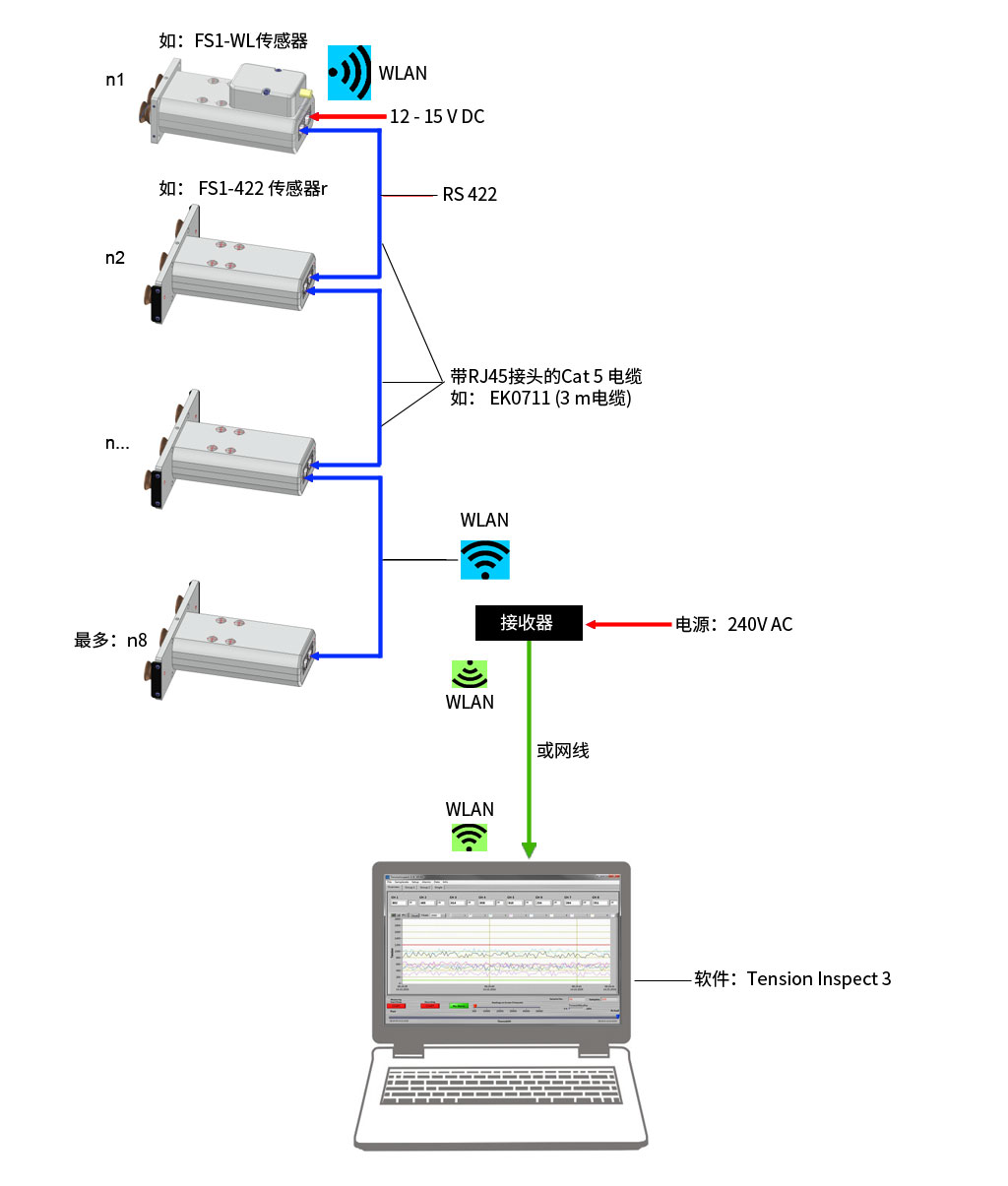

1个FS1-WL传感器和最多7个FS1-422到PC机
