MZH-422
PRODUCTS
<
>
产品概述
Product overview


提供7种张力测量范围,从0-1000 cN到0-100 daN

固定式电子张力传感器,适用于线材,扁平的柔性材料等,如15 mmØ以下的电线、细绳和电缆,以及10 mm宽以下的扁平材料

大型硬化导辊,最大限度地减少材料变形

多传感器网络连接的RS-422接口,可连接电脑通讯



性能

小而紧凑的外壳

集成微处理器控制的信号放大器和多点网络通讯的RS422接口

典型的三轮测量方式

滚珠轴承安装的导辊,

–V形槽(适用于最大4 mmØ的材料)

–U形槽(适用于3至15 mmØ的材料)

–圆柱滚轮(适用于最大宽度为10 mm的材料)

易于在现有设备上安装。

通用安装便捷性–易于在现有设备上安装:

可以通过使用壳体下部的两个螺丝安装或者通过装置侧面的两个法兰安装

用户可以轻松的通过零点和增益的调节对被测材料进行标定

测量原理:内置高质量的应变电桥


标准功能

指示灯可以显示工作状态

传感器带有铝制外壳

信号传输采用CAT 5电缆

外部电源:+15…24 V DC (稳压)

可以提供EN 10204 的2.1 校准证书

可选:根据EN 10204 的3.1 进行测试和标定,并提供报告


RS-422接口的特殊功能

一条总线上最多可连接24个具有不同张力范围和种类的传感器(数据传输最大200个读数/秒)

使用转换器(RS-422到RS-232)连接至RS-232接口

RS-422信号最远可以传输1000 m

每个传感器都可以单独寻址和设置

可通过数字输入连接到PLC控制装置

使用网与关总线简单连接


可选型号
型号张力范围测量头宽度施密特标定材料
MZH-1000-4220 – 1000 cN120mmPA: 0.30 mm Ø
MZH-2000-4220 – 2000 cN120mmPA: 0.50 mm Ø
MZH-5000-4220 – 5000 cN120mmPA: 0.80 mm Ø
MZH-5000-4220 – 10 daN120mmPA: 1.00 mm Ø
MZH-5000-4220 – 20 daN120mmPA: 1.50 mm Ø
MZH-50K-4220 – 50 daN120mmSteel rope 1.50 mm Ø
(7x7x0.20)
MZH-100K-4220 – 100 daN120mmSteel rope 3.00 mm Ø
(6x7x0.30)

其他张力范围和测量头宽度可根据要求提供

其他可用的测量单位,如g或kg

*前面板的边缘尺寸

**适用于95%的应用PA=聚酰胺单丝

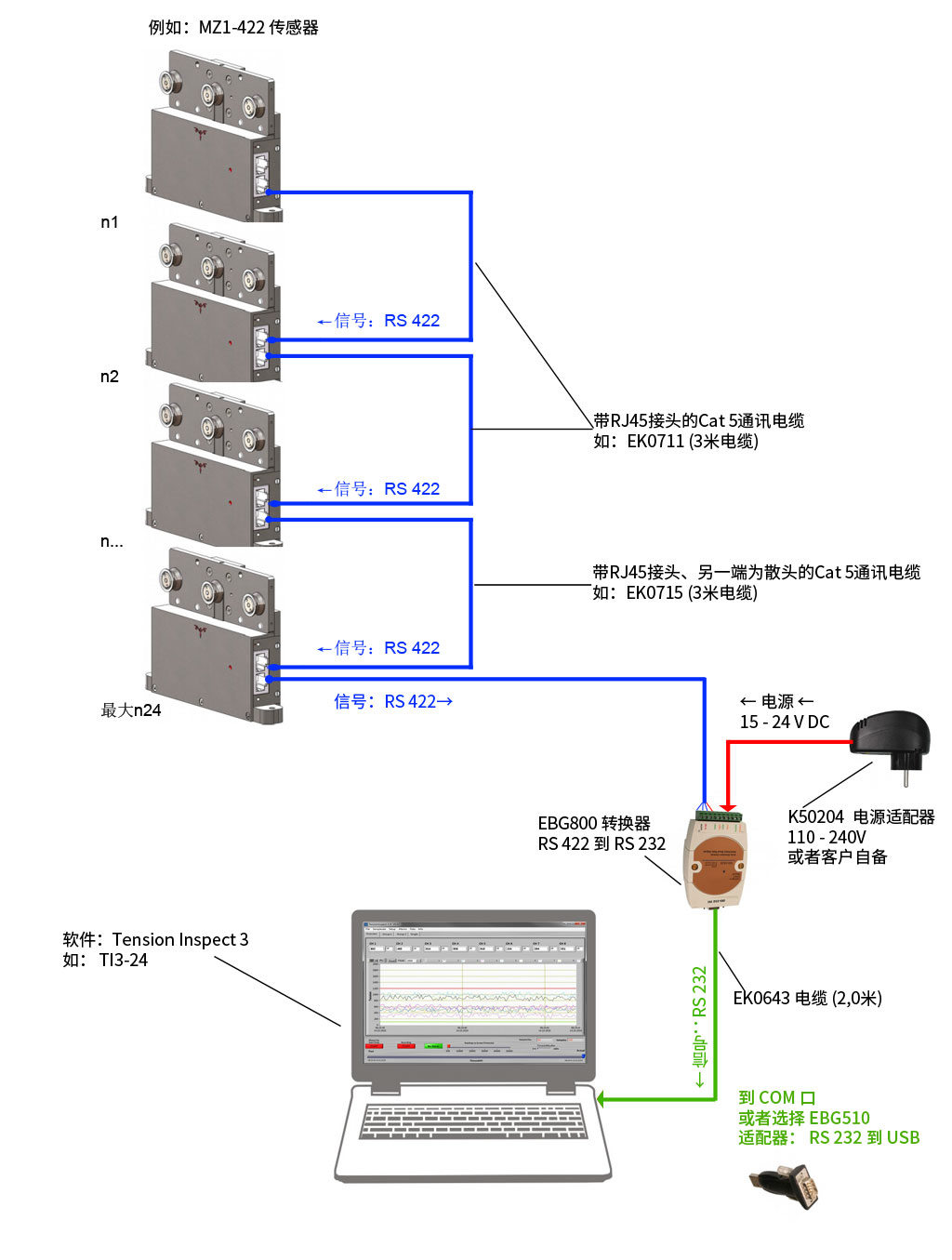

输出信号

24 个MZ1/MZH/MZB1-422传感器到PC机

输出:RS-422
